內阻為零歐姆的電路用在哪里?
發布時間:2019-06-09 18:11:05   文章欄目:電氣新聞   瀏覽次數:2508

內阻為零歐姆的電路用在哪里?

制冷技術網絡直播視頻免費公開課

916日早9時至11:30開課

QQ:485703600

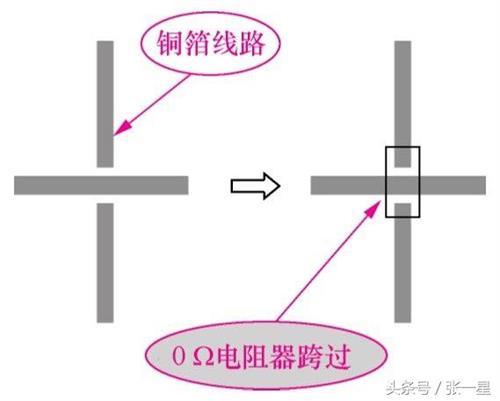

一、PCB上走線需要

如果PCB上布線時實在無法繞過,可以用一個0 Ω電阻器跨過,因為兩條銅箔線路無法垂直通過,此時就可以使用0 Ω電阻器

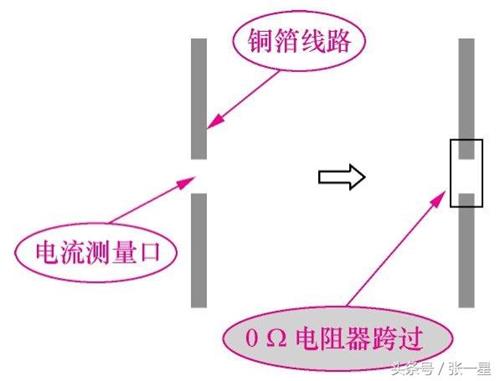

2.預留電流測量口

因為測量電流需要斷開銅箔線路,此時可以在銅箔線路中先預留一個測量口,然后用一只0 Ω電阻器焊上,需要進行電流測量時取下這只0 Ω電阻器,將萬用表電流擋串入電路即可進行電流測量。

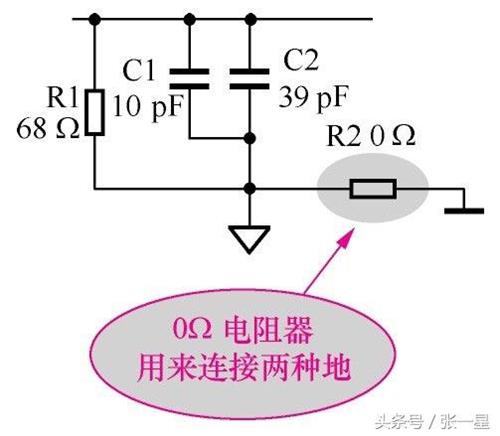

3.連接兩種不同的地線

電路中有兩種地,一是數字地,二是模擬地。電路中出現數字地和模擬地兩種地是為了防止數字電路和模擬電路之間的相互干擾。但是,數字地和模擬地最后是要通過一個點連在一起的,就是通過電路中的0 Ω電阻器R2連接起來的

4、作為電路中的過電流保險電阻器

0 Ω電阻器理論上的電阻值為0 Ω,實際上還是存在很小很小的電阻的,當流過0 Ω電阻器的電流達到一定程度時,0 Ω電阻器會燒斷,能起到一個過電流保險電阻器的作用。
