時間控制繼電器的檢測方法

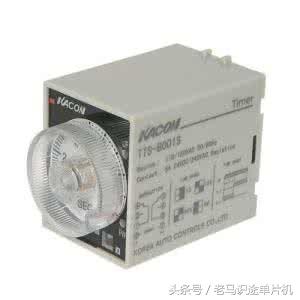

時間繼電器實物圖

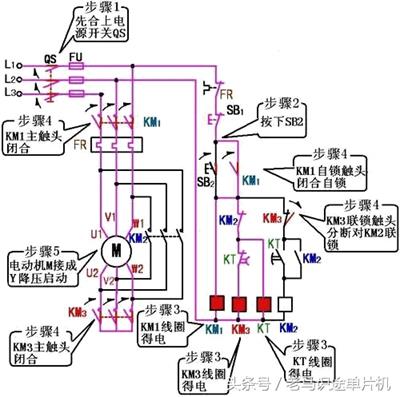

時間繼電器工作原理圖

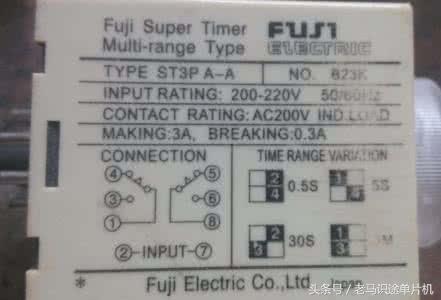

時間繼電器引腳圖

時間繼電器的檢測

  如上圖AH3-2的引腳圖，可以看出，2腳和7腳是電源輸入端口，4腳和1腳是連通的，8腳和5腳是連通的。

  用萬用表兩根表筆分別接在1腳和4腳，測得的電阻值應為0，同樣，8腳和5腳之間的電阻值也應該是0。

  將萬用表的兩根表筆分別搭在其它任意兩個引腳上，測得的阻值應為無窮大。

  如果測得的結果與上述描述不一致，則認為該時間繼電器已損壞。
