電氣控制圖符號解析（一）

　     電氣原理圖是電氣系統圖的一種。是根據控制線圖工作原理繪制的，具有結構簡單，層次分明。主要用于研究和分析電路工作原理。在電氣原理圖中所有元件都應采用國家標準中統一規定的圖形符號和文字符號。

　　電氣原理圖中需要標注元件技術數據

（1）電氣元件明細表：元器件名稱、符號、功能、型號、數量等。

（2）用小號字體注在其電氣原理圖中的圖形符號旁邊。

　　電氣原理圖標注

　　常見的標有：QS刀開關、FU熔斷器、KM接觸器、KA中間繼電器、KT 時間繼電器、KS 速度繼電器、FR 熱繼電器、SB 按鈕、SQ 行程開關

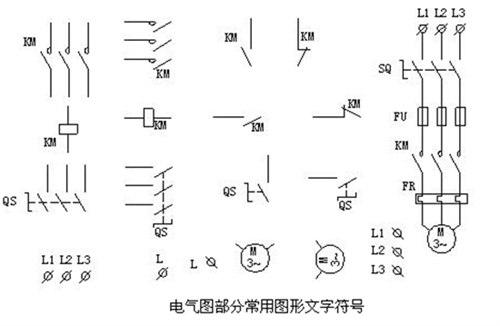

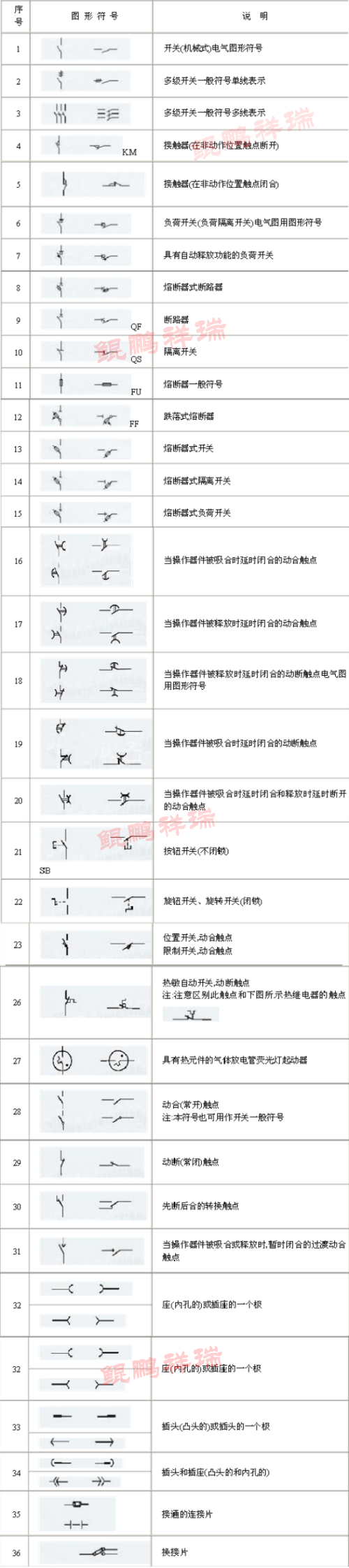

　　電氣圖常用圖形尺寸設計后，在AutoCAD 2006環境下，繪制電氣圖常用圖形及文字符號，見圖。

電氣原理圖符號大全詳解
