電工基礎知識--漏電斷路器

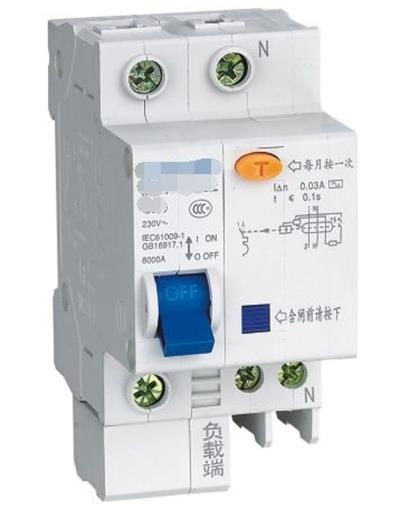

1、漏電斷路器上方的接線端作為電源的進線通常叫做電源端，下方的接線端通常作為負載的連接叫做負載端。那么能不能把電源接在負載端，而把負載接在電源端呢？不行。因?yàn)樵谖覈?guó)現階段，觸電保護領域使用最廣泛的就是電子式漏電斷路器，由于電子式漏電斷路器的脫扣線圈只有在得到動作信號的時候瞬時帶電，當漏電斷路器分?jǐn)嚯娐泛竺摽劬�圈即刻斷電。如果把漏電斷路器上進線和下進線接反，造成漏電斷路器動作后，電壓依然加在脫扣線圈上，就會燒毀線圈，使整個漏電斷路器喪失漏電保護功能。

2、漏電開關分為兩大類，一類是漏電保護功能和過電流保護功能相結合的產品，另一類是僅有漏電保護功能的產品。前者在設計和制造中已經考慮短路保護，具有高分?jǐn)嗄芰Γ�能分�(jǐn)喽搪冯娏�，而且如線路中發生漏電，能夠正常切斷電源起到保護作用；后者只能在線路產生漏電時切斷正常負荷電流，本身沒有過電流保護功能，因此通常要與熔斷器配合使用，由熔斷器切斷短路電流。如果選用后一種產品，而沒有加裝熔斷器，結果線路短路時漏電開關不能分?jǐn)啵�電器設備會被燒毀。

3、不能并聯使用。因?yàn)槊看瘟鬟^(guò)的電流不可能相等，這就會產生電流差，使通過零序電流互感器的電流不再平衡，導致漏電斷路器動作。如果兩個斷路器僅一個漏電斷路器動作，那么全部電流流至另一個漏電斷路器上，若這一個漏電斷路器不帶過載保護，就會發生燒毀現象。

4、動作電流越小的漏電斷路器是不是越好呢？要視具體情況而定。我們不能將漏電動作電流選得太大（不能起有效保護），又不能選得太小（經常動作切斷電源，影響正常使用）。對于觸電危險性高的場合，應選用高靈敏度、快速型漏電保護裝置（漏電動作電流不宜超過10mA）。對于其他場所，應視其工作場所危險性的大小，安裝漏電動作電流為10mA～30mA的快速型漏電保護裝置。選擇漏電動作電流還應考慮誤動作的可能性。漏電斷路器應能避開線路不平衡的泄漏電流而不動作，還應能在安裝位置可能出現的電磁干擾下不誤動作。選擇漏電動作電流還應考慮漏電斷路器制造的實際情況。

5、斷路器是好的，使用電器時為何老跳閘？這主要要考慮到常見的幾個因素：

①電器設備是不是無線電高頻發生源，對于電子式漏電斷路器，會在零序電流互感器中感應出電信號，使開關動作。

②漏電斷路器負載側的開關電器合閘不同步引起。不同步合閘時，首先合閘的一相可能產生足夠大的泄漏電流，使開關動作。

③是不是由于工作零線與保護零線共用且保護零線由斷路器的負載側的零線引出而引起的。漏電斷路器的負載側的零線接地，會使正常的工作電流直接通過保護零線接地而不經過工作零線，使開關漏電保護動作。

6、為什么漏電斷路器使用不久就發生拒動作？首先是漏電動作電流選擇不當，斷路器動作電流選擇過大或整定過大都將造成斷路器拒動作。其次是產品質量低劣，互感器二次回路斷路等質量缺陷可造成斷路器拒動作。最后還應看一下是不是安裝接線的錯誤。
