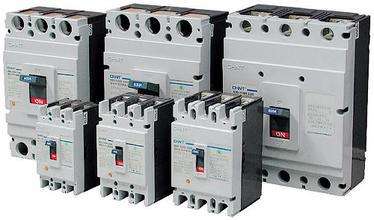

制冷電工必須掌握的基礎知識

--塑殼式斷路器標準與認證

制冷技術網絡視頻直播免費公開課

QQ群：485703600

1、標準有：IEC標準和相對應的中國低壓電器基本標準GB。目前我國的低壓電器產品標準正朝等效采用及等同采用IEC標準方向靠攏。

2、質星體系認證有：IS0國際質量體系認證、船級社ISO質量體系認證。船級社認證對電器產品可靠性、防潮、抗振動等有極其嚴格的要求，只有通過該認證的產品才可以船用。

3、安全認證是按區域劃分的，影響較大的有：美國UL認證、長城CCEE認證、歐洲聯盟CE認證。凡是在中國境內銷售的產品必須通過長城認證。

4、選購指南

⑴首先根據具體使用條件選擇類別，再按電路的額定電流及對保護的要求來確定具體參數。當額定電流在630A以下，短路電流不大大，首選塑殼式斷路器。額定電流比較大，可以選用框架式斷路器(ACB)，當然也可以用那些性能好的塑殼式斷路器代替。對短路電流特別大的支路要注意斷路器的限流能力能否滿足要求。有漏電保護要求時，斷路器須有此功能。

⑵斷路器的類型、參數確定后，性價比就成了我們在眾多產品中進行取舍的關鍵因素。在能滿足基本使用要求的條件下，斷路器要安全可靠，最好具有一定的擴展性，比如能通過調整來適應未來負荷在一定范圍內的變化、加裝模塊單元實現功能擴充等。

5、運行中斷路器誤跳閘故障的分析、判斷和處理

若系統無短路或直接接地現象，繼電保護未動作，斷路器自動跳閘稱斷路器“誤跳”。對“誤跳”的分析、判斷與處理一般分以下三步進行。

⑴根據事故現象的以下特征，可判定為“誤跳”。

①在跳閘前表計、信號指示正常，表示系統無短路故障。

②跳閘后，綠燈連續閃光，紅燈熄滅，該斷路器回路的電流表及有功、無功表指示為零。

⑵查明原因，分別處理。

①若由于人員誤碰、誤操作，或受機械外力振動，保護盤受外力振動引起自動脫扣的“誤跳”，應排除開關故障原因，立即送電。

②對其他電氣或機械部分故障，無法立即恢復送電的則應聯系調度及有關領導將“誤跳”斷路器停用，轉為檢修處理。

⑶對“誤跳”斷路器分別進行電氣和機械方面故障的檢查、分析。

①電氣方面故障原因有：

●保護誤動或整定位不當，或電流、電壓互感器回路故障；

●二次回路絕緣不良，直流系統發生兩點接地（跳閘回路發生兩點接地）。

②機械方面故障原因有：

●合閘維持支架和分閘鎖扣維持不住，造成跳閘；

●液壓機械a分閘一級閥和逆止閥處密封不良、滲漏時，本應由合閘保持孔供油到二級閥上端以維持斷參器在合閘位置，但當漏的油量超過補充油量時，在二級閥上下兩端造成壓強不同。當二級習上部的壓力小于下部的壓力時，二級閥會自動返回，而二級閥返回會使工作缸合閘腔內高壓油泄掉，從而使斷路器跳閘。

⑷在隔離開關與斷路器之間之所以要裝聯鎖裝置，要防止在斷路器未切斷電源以前就去拉隔離開關。聯鎖裝置有機械聯鎖和電氣聯鎖兩種類型。

工作原理：

①機械聯鎖裝置一般使用鋼絲繩或者杠桿機構，以機械位置的變動（也可采用多功能程序鎖）來保證在斷路器切斷電源以前，隔離開關的操作把手不能動作。

②電氣聯鎖裝置電氣聯鎖一般有兩種聯鎖方式，一種是通過操作機構上的聯動輔助接點（常開或常閉）去控制隔離開關的把手。當斷路器未斷開時，隔離開關操作把手不能動作。另一種電氣聯鎖是利用距離開關操作機構上的聯動輔助接點（常開或常閉）去控制斷路器。當拉動隔離開關的把手時，聯動輔助接點（常開或常閉）使斷路器動作以切斷電路，從而可防止帶負荷拉動距離開關的事故。
