建筑工程供電使用的基本供電系統-TN系列（一）

這種供電系統是將電氣設備的金屬外殼與工作零線相接的保護系統，稱作接零保護系統，用 TN 表示。它的特點如下。

一旦設備出現外殼帶電，接零保護系統能將漏電電流上升為短路電流，這個電流很大，是 TT 系統的 5.3 倍，實際上就是單相對地短路故障，熔斷器的熔絲會熔斷，低壓斷路器的脫扣器會立即動作而跳閘，使故障設備斷電，比較安全。

TN 系統節省材料、工時，在我國和其他許多國家廣泛得到應用，可見比 TT 系統優點多。 TN 方式供電系統中，根據其保護零線是否與工作零線分開而劃分為 TN-C 和 TN-S 等兩種。

TN-C 方式供電系統

它是用工作零線兼作接零保護線，可以稱作保護中性線，可用 PEN 表示。

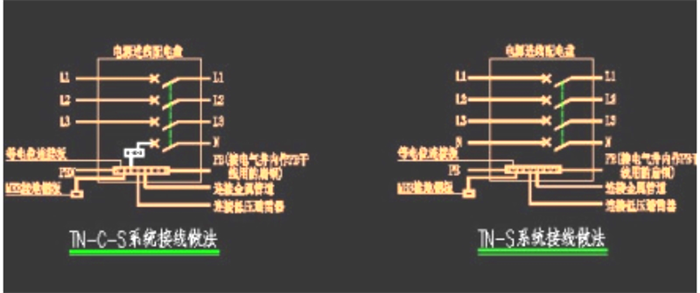

TN-S 方式供電系統

TN-S 方式供電系統

它是把工作零線 N 和專用保護線 PE 嚴格分開的供電系統，稱作TN-S供電系統，TN-S供電系統的特點如下：

1、系統正常運行時，專用保護線上沒有電流，只是工作零線上有不平衡電流。PE線對地沒有電壓，所以電氣設備金屬外殼接零保護是接在專用的保護線 PE 上，安全可靠。

2、工作零線只用作單相照明負載回路。

3、 專用保護線 PE 不許斷線，也不許進入漏電開關。

4、干線上使用漏電保護器，工作零線不得有重復接地，而 PE 線有重復接地，但是不經過漏電保護器，所以 TN-S系統供電干線上也可以安裝漏電保護器。

5、TN-S 方式供電系統安全可靠，適用于工業與民用建筑等低壓供電系統。在建筑工程工工前的“三通一平”（電通、水通、路通和地平）——必須采用 TN-S 方式供電系統。
